型號：SWIFT S5

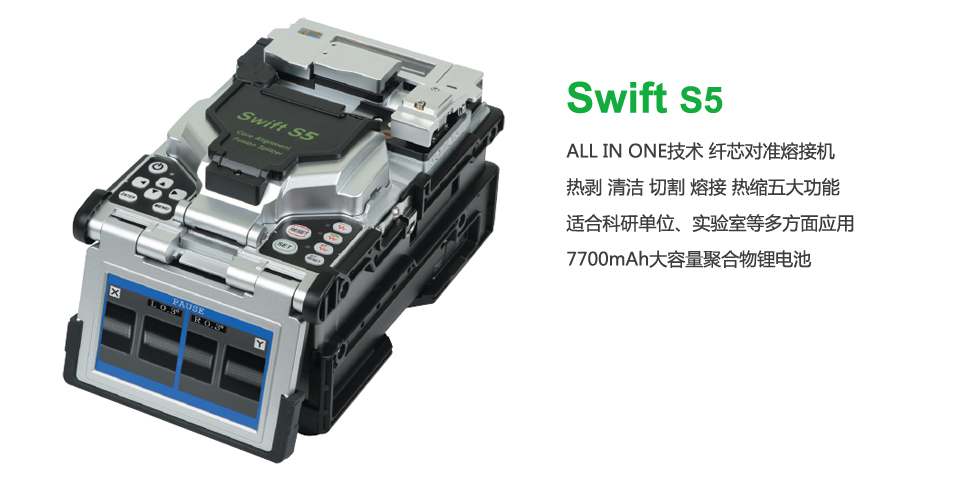

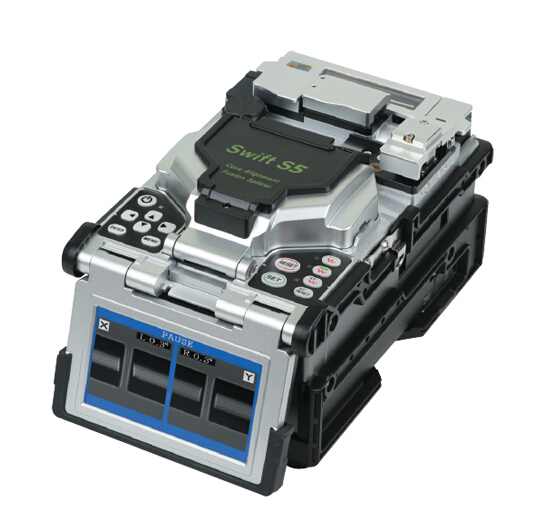

韓國日新SWIFT S5 光纖熔接機

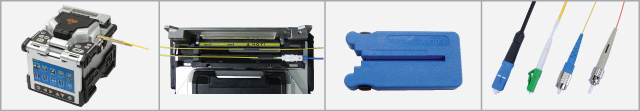

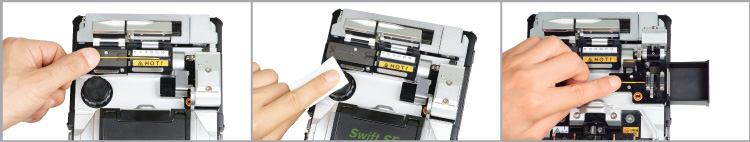

The Swift S5 的人體工程學一體式設計使得用戶能夠方便、快捷地完成光纖熔接的5個步驟（熱剝、清潔、切割、熔接與熱縮）。此外，自動熱剝器的使用，大大降低了使用機械式剝纖器時因劃痕導致故障的可能性。
優勢及特征
熱剝系統
無損傷熱剝，光纖完好
自動剝離的馬達壽命過100萬次
剝離時間：僅1.5秒
剝離時的拉力強度過5kg/f
清潔系統
輕觸式酒精泵
添加酒精極為方便
切割系統
一步式切割刀
碎纖收集器，防止施工人員或用戶受到傷害
畫面自動翻轉系統
為了照顧不同用戶的使用偏好，顯示器可根據設置，自動翻轉字體和畫面，雙向查看。
防塵、防震、防水
該熔接機高度可靠，即使在惡劣的環境下也能保持穩定的性能
l 自由落體沖擊: 76cm （從5個不同的方向） l 防水等級 : IPx2 l 防塵等級 : IP5x
大容量鋰聚合物蓄電池，電力強勁
一次充滿電能進行320次以上的熱剝，熔接，熱縮。
自動校準
探測周圍環境的溫度、濕度、氣壓并自動測量放電校準率。
Swift S5 一臺采用IPAS（圖象分析對準系統）技術為基礎的纖芯對準熔接機。
內置雙熱縮套管加熱器
使用兩臺熱縮管加熱器，工程師可連續不間斷工作，提高工作效率30%。
Swift熱熔型快速連接器的熱縮與普通套管的熱縮，可同時進行。
根據行業，與SWIFT熱熔型快速連接器兼容。
韓國日新SWIFT S5光纖熔接機技術指標
|
名稱 |
描述 |
|
光纖對準 |
IPAS芯對芯對準(圖像模式分析對準系統) |
|
適用光纖類型 |
SM(ITU-T G.652), MM(ITU-T G.651), DS(ITU-T G.653), NZDS(ITU-T G.655) EDFA, EI980, 適用于不同類型光纖的熔接機(SM/MM), ITU-T G.657 |
|
光纖數 |
單芯 |
|
適用光纖尺寸 |
包層直徑: 80 ~ 150um, 涂層直徑: 100 ~ 1000um |
|
光纖設置及切割長度 |
250um : 8~16mm, 900um : 16mm(適用支架: 8mm) |
|
熔接模式 |
熔接模式: 100, 加熱模式: 50 |
|
典型熔接損耗 |
SMF: 0.02dB, MMF: 0.01dB, DSF: 0.04dB, NZDSF: 0.04dB |
|
反射損耗 |
> 60dB |
|
熔接時長 |
典型9秒 |
|
熔接損耗預估 |
適用 |
|
套管熱縮時間 |
35秒 |
|
適用熱縮套管 |
40mm, 60mm（光纖), 28mm或32mm(SOC連接器) |
|
熔接結果存儲 |
連續的9000條熔接記錄（圖像9000份，每份包含X畫面和Y畫面） |
|
拉力測試 |
2N / 4,4N(可選) |
|
工作環境 |
海拔: 3,660m, 溫度: -10℃~50℃, 濕度: 0~95%, 風速: 15m/s,無冷凝水, 防塵，防水，抗震 |
|
儲存環境 |
溫度: -40℃~80℃, 濕度: 0~95% |
|
尺寸 |
142(寬)ｘ225(長)ｘ132(高)mm(包括橡膠件) |
|
重量 |
2.5kg(包括鋰電池3.2kg) |
|
光纖觀察及顯示 |
兩個CMOS 攝像頭 與 4.3”英寸觸屏式彩色液晶顯示器 |
|
光纖觀察及放大倍數 |
X軸或Y軸 單獨: 300倍, X軸和Y軸同時: 187倍 (放大 700倍) |
|
電源 |
直流電鋰聚合物電池 (DC 14.8V, 7700mAh), 100~240V 交流電適配器 |
|
電池的使用周期數量 |
320周期（包含熱剝，熔接，熱縮） |
|
電極棒壽命 |
可持續完成3000次以上熔接 |
|
端口 |
USB,外部電源(適用于汽車點煙器的12V直流電源) |
韓國日新SWIFT S5光纖熔接機標準配置
|
名稱 |
型號 |
數量 |
|
光纖熔接機 |
S5 |
1 |
|
交流電源適配器 |
S311 |
1 |
|
熱縮管支架 |
S312 |
2 |
|
備用電級棒 |
EI-21 |
1套 |
|
鋰電池 |
S513 |
1 |
|
冷卻架 |
CT-03 |
1 |
|
夾具 |
HS-? |
可選1對（2ea） |
|
附件盒 |
- |
1 |
|
使用手冊 |
- |
1 |
|
便攜箱 |
硬箱 |
1 |
韓國日新SWIFT S5光纖熔接機可選配置
|
名稱 |
型號 |
|
鋰電池 |
S513 |
|
切割刀刀片 |
BI-05 |
|
光纖剝線鉗 |
CFS-2 |
|
電極棒 |
EI-21 |
|
光纖夾具 |
HS-250, HS-900, HS-2.5, HS-IN, HS-SC, HS-FC, HS-LC, HS-ST |
|
熱縮套管 |
S-160(60mm), S-140(40mm) |
|
取纖夾 |
SC-01 |
|
SOC 熱熔型快速連接器 |
SC, LC, FC, ST參考SOC目錄 |
